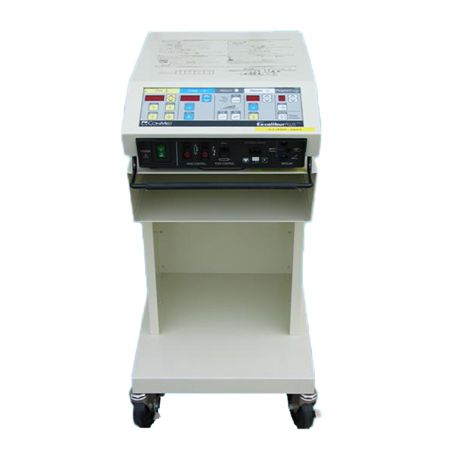

MAINS OVERCURRENT PROTECTION:
3AG 10A fuse in 115V position. 5X20MM 4A quick acting/high breaking fuse in 230V position.
MAINS FREQUENCY LEAKAGE:
(PER UL 544) PATIENT CONNECTIONS TO NEUTRAL: Less than 10 µA typical.
CHASSIS TO NEUTRAL: Less than 25 µA typical.
POWER DISPLAY ACCURACY:
The greater of +/- 10% of display or +/- 3 watts rated load.
LINE REGULATION:
Power change < 1%/V for vline = min to max voltage.
DUTY CYCLE: 15S on, 30S idle
OPERATING CONDITIONS: 10°C to 30°C, 95% RH non-condensing
MOUNTING RESTRICTIONS: 2" (5 CM) clearance required on each side of unit for cooling.
PAD MONITOR
SINGLE PAD MODE: two wire continuity detector, typical threshold= 10 OHMS
DUAL PAD MODE: Two wire resistance monitor, typical acceptance range 10 to 150 OHMS, trip threshold typically 20% higher than the last monitor set point activation, visual indication of patient resistance.
SOUND FREQUENCIES:
CUT = 520 HZ
COAG = 400 HZ
OPERATOR ERROR = 1710 HZ, pulsating
PLATE ALARM = 1000 HZ (65 DBA minimum)
MACHINE FAULT = 1000 HZ (45 DBA MIN except alarms are 65 DBA MIN)
WEIGHT: 40 LB (18.1 KG)
HEIGHT: 6.25" (15.9 CM)
WIDTH: 15.9" (40.4 CM)
DEPTH: 22.75" (57.8 CM)
MODE
|
MAX POWER (WATTS)
|
RATED LOAD (OHMS)
|
TYPICAL CREST FACTOR
|
MAX OPEN CIRCUIT VOLTAGE (P-P)
|
CARRIER REQ. (KHZ)
|
PULSE REPETITION FREQ (KHZ)
|
|
MONOPOLAR
|
|
|
|
|
|
|
|
PURE CUT
|
300
|
300
|
1.7 - 1.9
|
2000
|
416.7
|
CONTINUOUS
|
|
BLEND 1 CUT
|
180
|
300
|
2.3 - 2.5
|
2000
|
416.7
|
20.0
|
|
BLEND 2 CUT
|
120
|
300
|
2.9 - 3.2
|
2200
|
416.7
|
20.0
|
|
BLEND 3 CUT
|
80
|
300
|
3.6 - 4.0
|
2400
|
416.7
|
20.0
|
|
STD COAG
|
120
|
300
|
6.2 - 6.5
|
6500
|
540
|
40.0
|
|
SPARY COAG
|
80
|
500
|
8.0 - 9.0
|
10500
|
540
|
20.0
|
|
BIPOLAR
|
|
|
|
|
|
|
|
CUT
|
50
|
50
|
1.6 - 1.8
|
400
|
1000
|
CONTINUOUS
|
|
COAG
|
50
|
50
|
1.5 - 12.0
|
400
|
1050
|
20.0
|
|
|
|
|
BIPOLAR COAG CREST FACTOR DECREASES WITH POWER SETTING
|
|
|
|
|
